Pompe cu diafragmă lucrează prin utilizarea unei membrane flexibile care oscilează înainte și înapoi pentru a crea un vid pentru a abssaubi lichid și o presiune pozitivă pentru a-l descărca. Acest mecanism de deplasare alternativă asigură o etanșare între mecanismul de antrenare și lichidul pompat, făcându-l ideal pentru manipularea fluidelor corozive, abrazive sau vâscoase fără scurgeri.
Mecanismul de bază: Cum funcționează o pompă cu diafragmă?
Funcționarea fundamentală a unei pompe cu diafragmă se bazează pe modificarea volumului în interiorul camerei pompei, facilitată de mișcarea unei diafragme flexibile. Când diafragma este trasă departe de capul pompei, volumul camerei crește, scăzând presiunea internă. Acest lucru creează un vid care atrage fluidul prin supapa de admisie. În schimb, atunci când diafragma este împinsă spre capul pompei, volumul scade, crescând presiunea și forțând lichidul să iasă prin supapa de refulare.

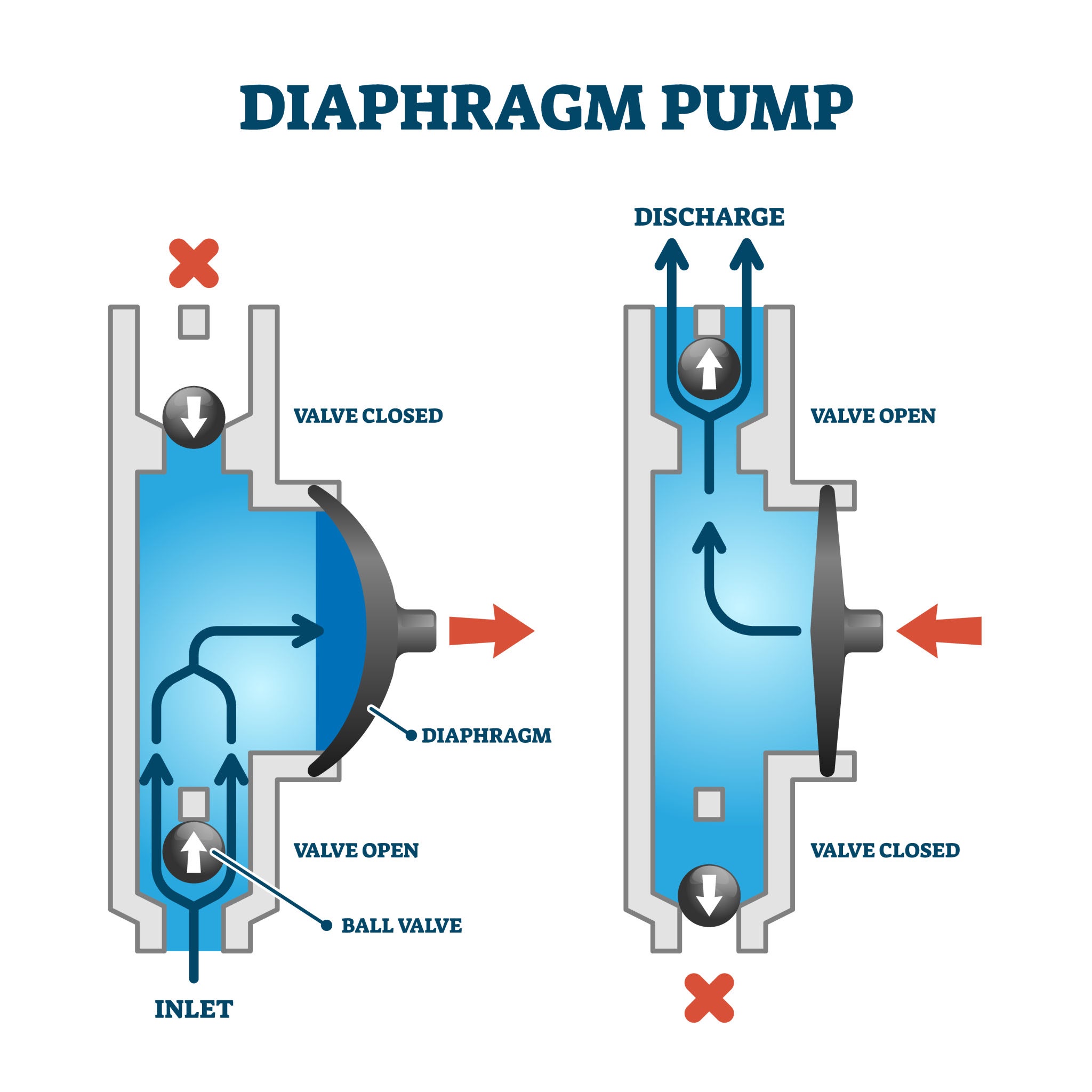

A intelege Cum funcționează pompele cu diafragmă în detaliu, trebuie să ne uităm la ciclul în doi timpi:
- Cursa de aspirare: Diafragma se deplasează spre exterior, creând o zonă de joasă presiune. The supapă de reținere de admisie se deschide datorită diferenţialului de presiune, permiţând fluidului să intre în cameră, în timp ce supapă de reținere de ieșire rămâne etanș etanș.
- Cursa de descărcare: Diafragma se deplasează spre interior, comprimând fluidul. Presiunea crescută forțează supapă de reținere de admisie a închide și a supapă de reținere de ieșire a deschide, expulzând fluidul în conducta de refulare.
Tipuri de pompe cu diafragmă și operațiunile lor unice
Pompele cu membrană sunt clasificate în principal după sursa lor de energie: pompe cu membrană dublă acționată cu aer (AODD) și pompe cu motor (mecanic/hidraulic). Fiecare tip utilizează aceeași mișcare de bază a membranei, dar diferă în modul în care energia este transferată către diafragma în sine.
1. Pompe cu diafragmă dublă acționate cu aer (AODD).

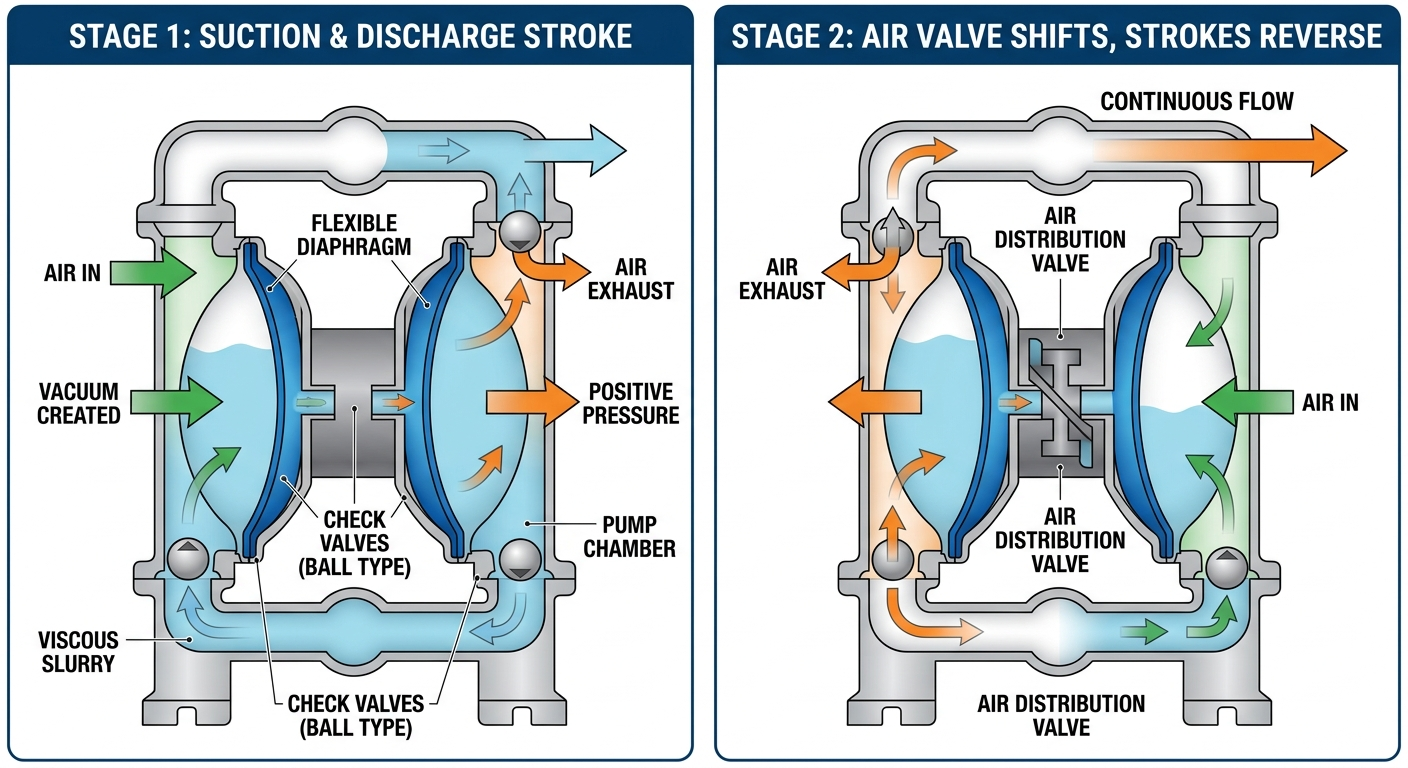

Pompele AODD utilizează aer comprimat pentru a deplasa un arbore comun care conectează două diafragme, permițând o acțiune continuă de pompare. Pe măsură ce aerul este direcționat spre spatele diafragmei A, acesta împinge fluidul din prima cameră. Simultan, diafragma B este trasă spre interior, creând aspirație în a doua cameră. O supapă de distribuție a aerului asigură alternarea alimentării cu aer între cele două părți.
2. Pompe cu diafragmă acționate mecanic
Pompele cu acționare mecanică folosesc o manivela sau un mecanism excentric pentru a trage și a împinge fizic diafragma. Acest design este comun în aplicațiile mai mici și pompele de dozare în care este necesar un control precis asupra lungimii cursei. Este foarte eficient pentru dozarea chimică la presiune joasă.
3. Pompe cu diafragmă acţionate hidraulic
Pompele hidraulice cu diafragmă folosesc un piston pentru a presuriza un fluid hidraulic, care apoi mișcă diafragma. Deoarece diafragma este „echilibrata” între fluidul hidraulic și lichidul pompat, suferă mai puține solicitări mecanice, ceea ce face ca acest tip să fie potrivit pentru aplicații industriale de înaltă presiune (până la 100 bar sau mai mult).
Comparație de performanță: AODD vs. mecanic vs. hidraulic
Selectarea pompei cu diafragmă potrivită depinde de presiunea necesară, debitul și natura fluidului care este manipulat. Mai jos este o comparație detaliată a celor trei tehnologii principale.
| Caracteristică | Pompe AODD | Pompe mecanice | Pompe hidraulice |
| Sursa de alimentare | Aer comprimat | Motor electric | Electric/Hidraulic |
| Presiune maximă | Mediu (8-10 bar) | Scăzut spre mediu | Foarte ridicat (100 bar) |
| Autoamorsare | Excelent | Bun | Bun |
| Manipularea Solidelor | Excelent | Limitat | Limitat |
| Cel mai bun caz de utilizare | Suspensii/produse chimice | Tratarea apei | Dozare de înaltă presiune |
Avantajele cheie ale utilizării pompelor cu diafragmă
Avantajul principal al unei pompe cu diafragmă este designul fără etanșare, care elimină riscul de scurgeri și reduce cerințele de întreținere. Spre deosebire de pompele centrifuge care necesită etanșare mecanică sau ambalare, diafragmă flexibilă acționează ca o etanșare statică.
- Capacitate de funcționare la uscat: Majoritatea pompe AODD poate funcționa uscat pentru perioade îndelungate fără a deteriora componentele interne, deoarece nu există părți rotative care să genereze căldură prin frecare.
- Opțiuni submersibile: Multe pompe cu diafragmă sunt proiectate să fie complet scufundate în fluidul pe care îl pompează, cu condiția ca evacuarea aerului să fie evacuată deasupra nivelului lichidului.
- Sensibilitate la forfecare: Ele asigură o acțiune blândă de pompare, care este esențială pentru lichide sensibile la forfecare cum ar fi produsele alimentare (sosuri, creme) sau polimerii care s-ar putea descompune la rotația de mare viteză a altor tipuri de pompe.
- Rezistent la explozie: Deoarece pompele AODD funcționează mai degrabă cu aer decât cu electricitate, acestea sunt în mod inerent Evaluat ATEX și sigur pentru utilizare în medii periculoase sau explozive.
Întreținere și provocări comune
Cel mai frecvent punct de defecțiune în aceste sisteme este diafragma în sine, care în cele din urmă obosește din cauza mișcării alternative constante. Înțelegerea Cum funcționează pompele cu diafragmă implică recunoașterea faptului că diafragma este o piesă de uzură.
Selectarea materialului diafragmei
Alegerea materialului corect este vitală pentru longevitate. De exemplu, PTFE (teflon) oferă rezistență chimică superioară, dar este mai puțin flexibil decât Santoprene or nitrat . Într-un studiu al fabricilor de procesare chimică, trecerea la un elastomer mai compatibil a crescut durata de viață a diafragmei cu peste 300%, reducând semnificativ timpul de nefuncționare.
Obstrucții ale supapelor
Supapele de reținere (de tip bilă sau clapete) trebuie să se așeze perfect pentru a menține debitul. Dacă o particulă solidă se blochează în scaunul supapei, pompa își va pierde amorsa. Folosind bile de supapă ponderate poate rezolva adesea problemele în care lichidul este prea vâscos pentru ca bilele standard să se așeze rapid.
Întrebări frecvente: Înțelegerea funcționării pompei cu diafragmă
Î: De ce pulsează pompa mea cu diafragmă?
R: Pulsația este o caracteristică naturală a acțiunii reciproce. Pentru a obține o curgere lină, mulți operatori instalează a amortizator de pulsații pe partea de refulare pentru a absorbi vârfurile de presiune.
Î: Pompele cu diafragmă pot gestiona solide?
R: Da, în special pompele AODD. În funcție de dimensiunea pompei, unele pot gestiona solide de până la 75 mm (3 inchi) în diametru fără înfundare, cu condiția să fie echipate cu supape clapete .
Î: Cum controlez debitul?
R: În versiunile acționate cu aer, pur și simplu ajustați presiunea sau volumul aerului care intră în pompă. Pentru versiunile cu motor, a Unitate de frecvență variabilă (VFD) sau reglarea lungimii cursei este metoda standard.
Î: Care este înălțimea maximă de aspirație?
R: Pompele cu diafragmă tipice pot atinge o înălțime de aspirație uscată de 3 până la 6 metri. Odată ce pompa este „umedată” (amorsată), înălțimea de aspirație poate crește semnificativ până la 8 sau 9 metri.
Concluzie
Stăpânirea întrebării „cum funcționează pompele cu diafragmă” permite industriilor să își optimizeze procesele de transfer de fluide pentru siguranță și eficiență. Indiferent dacă aveți de-a face cu substanțe chimice agresive, șlamuri groase sau produse alimentare sensibile, pompa cu diafragmă rămâne unul dintre cele mai versatile și de încredere instrumente din inginerie modernă. Alegând tipul de antrenare și materialul potrivit, puteți asigura o soluție de lungă durată, fără scurgeri, pentru cele mai dificile necesități de pompare.
